离网新能源电站

发布时间:2016/9/5 23:55:28    点击率:1740

离网新能源电站


简介:
    离网电站系统是指不直接与公共电网相连接的独立系统,主要由太阳能电池方阵、支架、蓄电池组、太阳能控制器、离网逆变器组成。离网型光伏发电系统是由光伏组件发电,经控制器对蓄电池进行充放电管理,并给直流负载提供电能或通过逆变器给交流负载提供电能的一种新型电源。

产品参数

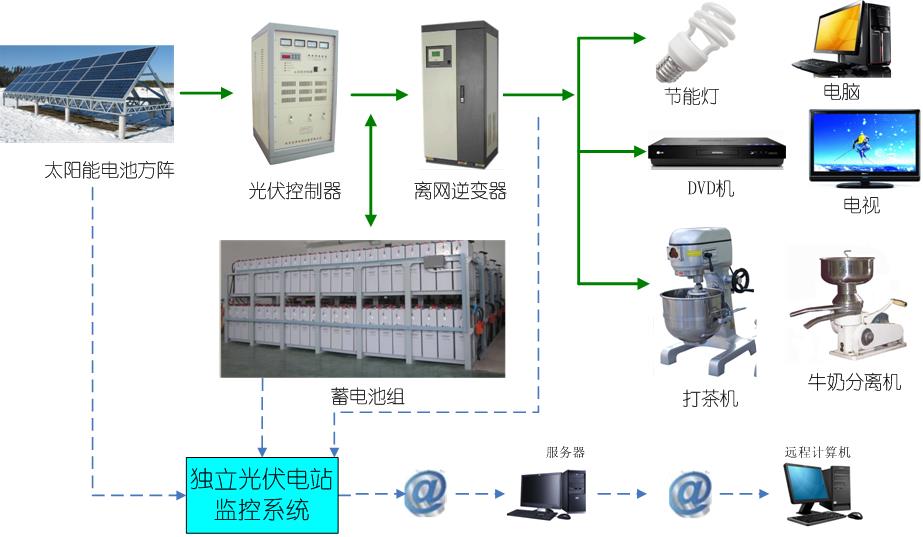

系统示意图

系统特点:

1.控制器和逆变器采用嵌入式(MCU+DSP)控制技术,性能可靠、系统高效

2.采用最大功率跟踪(MPPT)技术, 提高太阳能利用效率、系统发电量

3.精确计量光伏发电量、负载用电量,可准确统计光伏与负载的日、月及总发电量和用电量

4.采用电池管理系统(BMS),实施检测电池电压、温度、电流及荷电态(SOC)和健康态(SOH)等关键参数

5.采用GSM/GPRS/CDMA 无线通信模块,结合完备的故障报警功能,可远程监控离网电站运行状态,实现高效运维



典型案例:

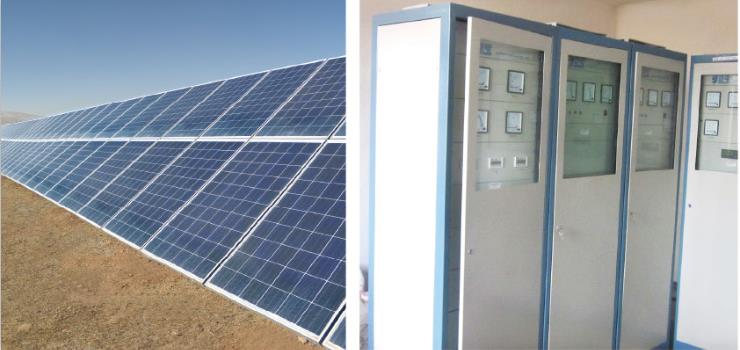

案例一:

名称:青海省治多县加吉博洛镇40kW离网光伏电站

系统配置:

设备名称

数量

备注

光伏组件

342 115W

薄膜组件 功率:39.33kWp

汇流箱

8

FSJ14

光伏控制器

2

FSC220-S150四路输入

离网逆变器

单相逆变器两台

FSI220-30kVA

蓄电池

1102V1200AH

管式、平板胶体蓄电池

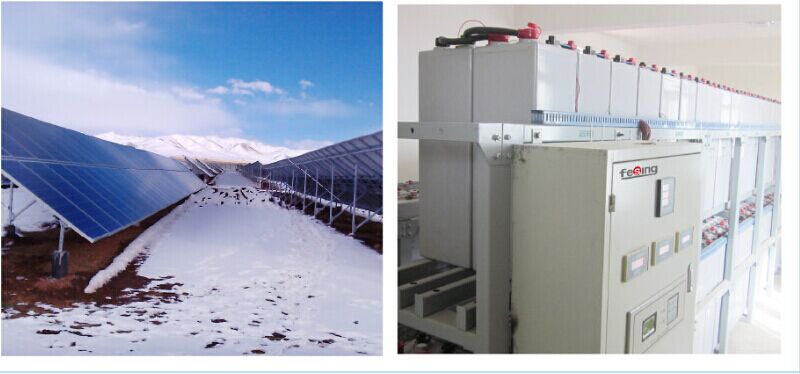

案例二:

名称:青海省治多县立新乡60kW离网光伏电站

系统配置:
设备名称 数量 备注
光伏组件 504块 120W 薄膜组件 功率:60.48kWp
汇流箱 12台 FSJ14
光伏控制器 2台 FSC220-S200六路输入
离网逆变器 单相逆变器2台 FSI220-40kVA
蓄电池 110块2V2000AH 平板胶体蓄电池、AGM储能蓄电池

案例三:

名称:150KW印尼Salura岛光储(柴)电站

系统配置:
设备名称 数量 备注
光伏组件 625240W 功率:150kWp
光伏控制器 2 100kW
离网逆变器 1 60kW
蓄电池 225 2V/2000Ah GFMJ储能蓄电池

案例四:

名称:450KW印尼Semau岛光储(柴)电站

系统配置:
设备名称 数量 备注
光伏组件 1875240W 功率:450kWp
光伏控制器 5 100kW
离网逆变器 3 60kW
蓄电池 700只(350只一组) 2V/2000Ah GFMJ储能蓄电池
