集装箱式模块化储能系统

发布时间:2016/9/6 0:02:17    点击率:4903

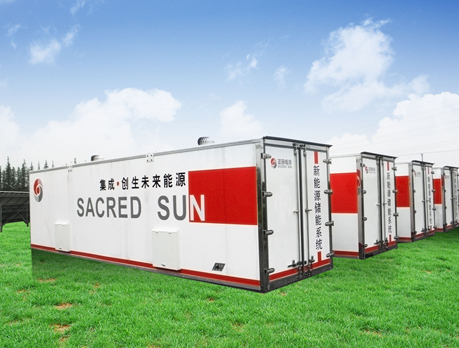

集装箱式模块化储能系统


简介:
    集装箱储能系统主要由集装箱式机房、电池组、电池管理系统(BMS)、储能变流器(PCS)及辅助控制系统(温控系统、消防系统等)等组成。由于其占地面积小、安装运输方便、建设周期短、环境适应能力强、智能化高等众多优点,

可应用于微电网(联网型和独立型)、分布式发电、智能电网、可再生能源平滑接入等场景,为实现风、光等可再生能源的规模化应用提供有力支撑,同时亦可作为移动应急电源使用。

产品参数

功能特点:

1.采用专利控温技术,外部箱体绝热设计,有效隔断内外热桥;内部优化气流组织,实施智能控制,节省温控能耗,温度场均匀

2.采用高安全标准设计,全系统采用耐高温、耐高压、防火材料设计,具有完备的安全保护措施,保证操作人员和储能系统安全、可靠工作

3.区分高寒地区、海岛湿热地区需求,分别设计了高寒型、海岛型产品方案,满足极端环境下长寿命无故障使用

4.随需选配储能技术,根据系统要求,区分功率型或能量型储能需求,可采用我司储能专用的铅炭、管式胶体或锂离子电池

5.三级架构模块化BMS设计,基于后台大数据挖掘基础上电池管理系统软件的远程迭代优化,提高电池剩余容量(SOC)和电池健康状态(SOH)计算精度,全寿命实时偏差不超过3%

6.两级拓扑结构PCS,具备模块分控、运维并行功能,模块灵活配置,实现蓄电池分组管理、均衡充放电,自休眠工作模式,提高系统效率

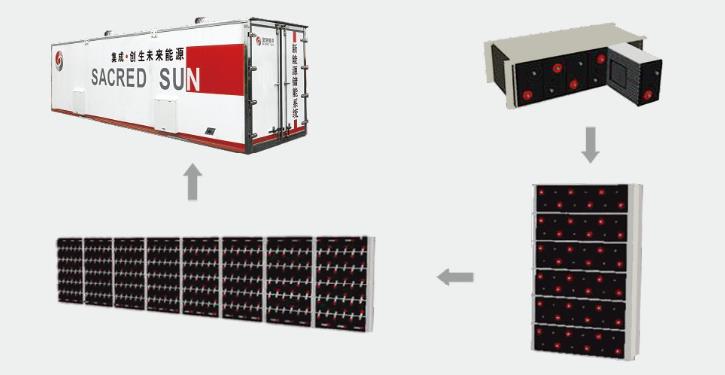

7.模块化设计、可扩展性好,具有积木式搭建电池组、对等接入和快速组网的特点,可根据需求组合不同容量规格产品,实现从KW级到MW级的储能系统灵活扩展


典型系统配置:

型号 集装箱规格 总重量(吨) 储能容量(KWh) 电池类型 成组循环寿命 直流电压范围 接入设备功率范围
FS-ESS1000CN-40H 40尺高柜 55 1152 FCP-1000铅炭电池 70%DOD 4200次 520~720V
(单体1.8~2.5V)
250KW~500KW
充电电流:0~400A
放电电流:0~800A
FS-ESS500CN-20H 20尺高柜 30 576 FCP-1000铅炭电池 70%DOD 4200次 520~720V
(单体1.8~2.5V)
100KW~250KW
充电电流:0~300A
放电电流:0~600A
FS-ESS1000JH-40 40尺平柜 30 624 GFMJ-1000H管式胶体电池 80%DOD 1200次 560~780V
(单体1.8~2.5V)
100KW~150KW
充放电电流:0~200A
FS-ESS500 JH -20 20尺平柜 17 320 GFMJ-500H管式胶体电池 80%DOD 1200次 288~400V
(单体1.8~2.5V)
50KW~100KW
充放电电流:0~100A
FS-ESS60Li-40H 40尺高柜 25 1080 三元锂电池3.7V60Ah 80%DOD 3500次 549~824V
(单体2.8~4.2V)
500KW~1000KW
FS-ESS60Li-20H 20尺高柜 14 540 三元锂电池3.7V60Ah 80%DOD 3500次 549~824V
(单体2.8~4.2V)
250KW~500KW

应用领域:

    风光互补发电单元配以集装箱储能系统构建成风光储综合储能电站系统,能够解决风、光发电的随机性、间歇性和波动性问题,可应用在新能源平滑接入、微网电站、分布式发电、智能电网等领域。
